一、污水流量計概述:
YM-LDG污水流量計系列電磁流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表,實現數字勵磁,電磁流量計(污水流量計)在滿足現場顯示的同時,還可以輸出4-20mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
二、污水流量計產品特點:
l 全數字量處理,抗干擾能力強,測量可靠,精度高、流量測量范圍可達150:1
l 超低EMI開關電源,適用電源電壓變化范圍大,抗EMI性能好。
l 采用16位嵌入式微處理器,運算速度快, 精度高,可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。
l 采用SMD器件和表面貼裝(SMT)技術,電路可靠性高。
l 管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。
l 在現場可根據用戶實際需要在線修改量程。
l 測量結果與流速分布,流體壓力,溫度、密度、粘度等物理參數無關。
l 高清晰度背光LCD顯示,全中文菜單操作,使用方便,操作簡單,易學易懂。
l 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)
l 具有自檢與自論斷功能。
l 小時總量計錄功能,以小時為單位記錄流量總量,適用于分時計量制(選配)
l 內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量,內部設有不掉電始終,可記錄16次掉電時間。(選配)
電磁流量計解剖圖:
三、污水流量計選型:
內徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin(m3/h) | 0.0283 | 0.0636 | 0.12 | 0.176 | 0.29 | 0.452 | 0.7 | 1.19 |
Qmax(m3/h) | 4.24 | 9.54 | 16.96 | 26.5 | 43.42 | 67.85 | 106.0 | 179.0 |
內徑 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin(m3/h) | 1.8 | 2.82 | 4.41 | 6.36 | 11.3 | 17.6 | 25.4 | 34.6 |
Qmax(m3/h) | 271.0 | 424.0 | 662.0 | 954.0 | 1690 | 2650 | 3810 | 5190 |
內徑 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin(m3/h) | 45.2 | 57.2 | 77.6 | 85.5 | 101.0 | 138.0 | 180.0 | 229.0 |
Qmax(m3/h) | 6780 | 8570 | 10600 | 12800 | 15200 | 20700 | 27100 | 34300 |
內徑 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin(m3/h) | 282.0 | 342.0 | 407.0 | 554.1 | 732.7 | 916.0 | 1131.0 | 1368.4 |
Qmax(m3/h) | 42400 | 51300 | 61000 | 83121 | 108566 | 137404 | 169635 | 205258 |
四、污水流量計技術參數:
公稱通徑 (特殊規格可定制) | 管道式四氟襯里:DN10~DN600 | |
管道式橡膠襯里:DN40~DN1200 | ||
流動方向: | 正,反,凈流量 | |
量程比: | 150:1 | |
重復性誤差: | 測量值的±0.1% | |
精度等級: | 管道式:0.5級,1.0級 | |
被測介質溫度: | 普通橡膠襯里:-20~+60℃ | |
高溫橡膠襯里:-20~+90℃ | ||
聚四氟乙稀襯里:-30~+100℃ | ||
高溫型四氟襯里:-20~+180℃ | ||
額定工作壓力: (高壓可定制) | DN6-DN80:≤1.6MPa | |
DN100-DN250:≤1.0MPa | ||
DN300-DN1200:≤0.6MPa | ||
流速范圍: | 0.01-15m/s | |
電導率范圍: | 被測流體電導率≥5μs/cm | |
電流輸出: | 負載電阻 | 0~10mA:0~1.5kΩ |
4~200mA:0~750 kΩ | ||
數字頻率輸出: | 輸出頻率上限可在1~5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA | |
供電電源: | AC220V或DC24V | |
要求直管段長度 | 上游≥5DN,下游≥2DN | |
連接方式: | 流量計與配管之間均采用法蘭連接,法蘭連接尺寸應符合GB11988的規定 | |
防爆等級: | mdIIBT4 | |
防護等級: | IP65,特殊訂制最高可達IP68 | |
環境溫度: | -25~+60℃ | |
相對溫度: | 5%~95% | |
消耗總功率: | 小于20W |

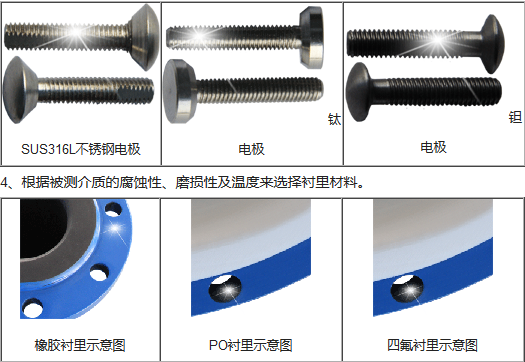

五、污水流量計被測流體的電極的選擇:
材料 | 代號 | 耐腐蝕性能 |
316L不銹鋼 | V | 1適用于工業、生活用水,原水井水,城市污水等中性溶液 |
哈氏合金C | HC | 1適用于耐氧化性酸,如硝酸、混酸、鉻酸與硫酸的混合物 |
哈氏合金B(yǎng) | HB | 1對于非氧化酸、堿、鹽如硫酸、磷酸、氫氟酸有良好的腐蝕性 |
鈦 | Ti | 耐海水,各種氯化物忽然次氯酸鹽及多種氫氧化物的腐蝕 |
鉭 | Ta | 除了氫氟酸外,幾乎能耐一切化學介質的腐蝕。但價格昂貴 |
鉑 | Pt | 適用所有的酸堿鹽溶液(發煙硫酸及硝酸) |
碳化鎢 | W | 具有優異的耐磨性能,專用于泥漿、紙漿等磨損性介質 |
六、污水流量計被測介質的內襯材料選擇:
襯里材料 | 耐腐蝕性能 | 工作溫度 | 適用范圍 |
氯丁橡膠Ne | 耐一般低濃度酸堿鹽的腐蝕 | -20~70℃ | 工業用水污水低濃度酸堿鹽 |
聚氨酯橡膠PO | 有極好的耐磨性能,專用于強磨損性漿液,不耐腐 | -10~60℃ | 含固體顆粒的液體(水泥漿礦漿等) |
聚全氟乙丙烯FEP | 1耐熱耐腐蝕性與PTFE相當 | -40~180℃ | 除砂漿等強磨損性介質外的所有流體。與PTFE一樣,能用于飲料等有衛生要求的介質 |
聚四氟乙烯PTFE | 幾乎可以抵抗所有化學介質的腐蝕,抗磨損性能較差 | -40~180℃ | 不能用于負壓管道及磨損性較強的流體 |
七,污水流量計使用注意事項:
1、 精度等級和功能根據測量要求和使用場合選擇儀表精度等級,做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合,應該選擇
精度等級高些,如1.0級、0.5級,或者更高等級; 用于過程控制的場合,根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量,無需
做精確控制和計量的場合,可以選擇精度等級稍低的,如1.5級、2.5級,甚至 4.0級,。
2、測量介質流速、儀表量程與口徑 測量一般的介質時,流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用,范圍比較寬。選擇
儀表規格(口徑)不一定與工藝管道相同,應視測量流量范圍是否在流速范圍內確定,即當管道流速偏低,不能滿足流量儀表要求時或者在
此流速下測量準 確度不能保證時,需要縮小儀表口徑,從而提高管內流速,得到滿意測量結果。
3、盡量避開鐵磁性物體及具有強電磁場的設備,以免磁場影響傳感器的工作磁場和流量信號。
4、流量計周圍應有充裕的空間,便于檢測與維修。

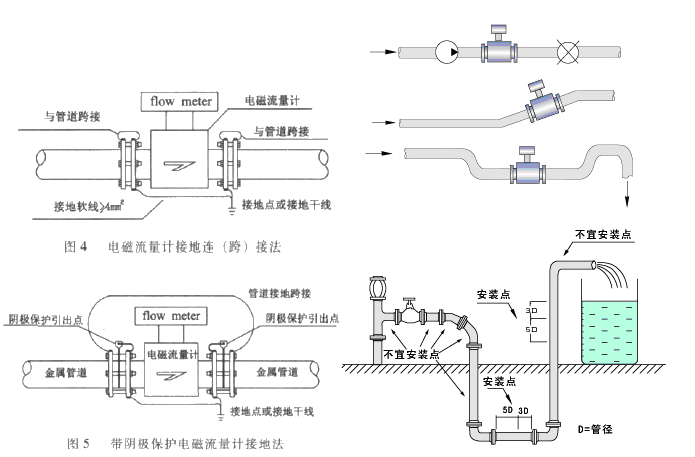

八、污水流量計現場安裝說明及圖示:
